Счетчик частоты метр тестер diy kit 5

Частотомер — полезный прибор в лаборатории радиолюбителя (особенно, при отсутствии осциллографа). Кроме частотомера лично мне часто недоставало тестера кварцевых резонаторов — слишком много стало приходить брака из Китая. Не раз случалось такое, что собираешь устройство, программируешь микроконтроллер, записываешь фьюзы, чтобы он тактировался от внешнего кварца и всё — после записи фьюзов программатор перестаёт видеть МК. Причина — «битый» кварц, реже — «глючный» микроконтроллер (или заботливо перемаркированый китайцами с добавлением, например, буквы “А» на конце). И таких неисправных кварцев мне попадалось до 5% из партии. Кстати, достаточно известный китайский набор частотомера с тестером кварцев на PIC-микроконтроллере и светодиодном дисплее с Алиэкспресса мне категорически не понравился, т.к. часто вместо частоты показывал то ли погоду в Зимбабве, то ли частоты «неинтересных» гармоник (ну или это мне не повезло).

Есть достаточно старый проект частотомера на ATMEGA8 и символьном дисплее 16×2. Предел измерения — до 40..50МГц с погрешностью менее 1%. Такой точности обычно более, чем достаточно. Помимо частоты умеет измерять период и скважность импульсов. Теоретически, если заменить микроконтроллер на ATMEGA48/88, то можно поставить кварц на 20 МГц и тогда максимальная измеряемая частота может быть увеличена до

80 МГц (естественно, для этого придётся пересобрать прошивку).

Прибор имеет 9 режимов измерения:

  1. Измерение частоты с предделителем на 16, время измерения — 0.25 сек, результат в Гц.
  2. Измерение частоты без предделителя, время измерения — 0.25 сек, результат в Гц.
  3. Измерение периода следования импульсов и вычисление частоты на его основе, результат в 0.01 Гц.
  4. Изменение циклов в минуту (без предделителя), вычисляемых по измеренному периоду, результат в rpm.
  5. Измерение длительности полного цикла, результат в микросекундах.
  6. Измерение длительности высокого полупериода, результат в микросекундах.
  7. Измерение длительности низкого полупериода, результат в микросекундах .
  8. Длительность высокого полупериода в процентах.
  9. Длительность низкого полупериода в процентах.

Мультиметры

Найдено 632 товара

Категория

  • 20
  • 40
  • 80

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 224 р.
Цена за ед. товара: 306 р. 339 р.

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 452 р.
Цена за ед. товара: 363 р. 379 р.

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 956 р.
Цена за ед. товара: 739 р. 799 р.

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 964 р.
Цена за ед. товара: 741 р. 809 р.

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 424 р.
Цена за ед. товара: 356 р. 379 р.

Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 032 р.
Цена за ед. товара: 508 р. 559 р.

Цифровые мультиметры пригодятся любому радиолюбителю, электромонтеру, мастеру-ремонтнику. Это портативные измерительные инструменты, которые используются для проверки параметров электрических цепей и совмещают в себе функции нескольких приборов: вольтметра, омметра и амперметра. Соответственно, они могут определять напряжение, сопротивление и силу тока.

Применение

При помощи мультиметров можно тестировать диоды, резисторы, транзисторы, проверять провода на обрыв, производить замеры параметров электрических схем. Подобные приборы нужны на производстве, при проведении электромонтажных работ и ремонта.

Чтобы произвести измерения, нужно выбрать тип определяемых параметров при помощи переключателя и подсоединить щупы прибора к выходам электроцепи («+» и «-»).

Читайте так же:
Фгуп фрунзе счетчики сэт

Как сделать выбор

Если нужно следить за кратковременными изменениями параметров цепи при ремонте неисправных электроприборов простой конструкции или при проверке бытовой электросети, достаточно купить аналоговый мультиметр – со стрелкой-индикатором. Это недорогие модели с небольшим набором функций. Зато они могут производить некоторые измерения даже при отсутствии батареек, «запитываясь» от самой цепи.

Для получения высокоточных результатов при проверке электронных приборов, полупроводников, радиодеталей и плат нужен цифровой мультиметр с дисплеем.

  • Домашнему мастеру подойдет более простой цифровой мультиметр, с ручным переключением пределов измерений и с базовыми функциями (определение всех параметров постоянного и переменного тока и прозвон соединений на целостность).
  • Профессионалу может понадобиться усовершенствованный мультиметр с автоматической настройкой пределов и дополнительными возможностями, например, измерением емкости аккумуляторов, частоты тока, со встроенным термометром. Конечно, цена таких приборов обычно гораздо выше.

Удобны в работе мультиметры с устройствами индикации (разряда батареи, режима перегрузки) и подсветкой.

ESR-метр

В этой статье мы с вами будем собирать ESR-метр. В первый раз слышите слово «ESR»? А ну-ка бегом читать эту статью!

Для чего нужен ESR-метр

Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит. Дело в том, что сейчас почти во всей электронной аппаратуре используются импульсные блоки питания. В этих импульсных блоках питания «гуляют» высокие частоты и некоторые из этих частот проходят через электролитические конденсаторы. Если вы читали статью конденсатор в цепи постоянного и переменого тока, то наверняка помните, что высокие частоты конденсатор пропускает через себя почти без проблем. И проблем тем меньше, чем выше частота. Это, конечно, в идеале. В реальности же в каждом конденсаторе «спрятан» резистор. А какая мощность будет выделяться на резисторе?

P — это мощность, Ватт

I — сила тока, Ампер

R — сопротивление, Ом

А как вы знаете, мощность, которая рассеивается на резисторе — это и есть тепло 😉 И что тогда у нас получается? Конденсатор тупо превращается в маленькую печку)). Нагрев конденсатора — эффект очень нежелательный, так как при нагреве в лучшем случае он меняет свой номинал, а в худшем — просто раскрывается розочкой). Такие кондеры-розочки использовать уже нельзя.

Вздувшиеся электролитические конденсаторы — это большая проблема современной техники. Очень много отказов в работе электроники бывает именно по их вине. Визуально это проявляется в появлении припухлости в верхней части конденсатора. Видите небольшие прорези на шляпе этих конденсаторов? Это делается для того, чтобы такой конденсатор не разрывался от предсмертного шока и не забрызгивал всю плату электролитом, а ровнёхонько надрывал тонкую часть прорези и испускал тихий спокойных выдох. У советских конденсаторов таких прорезей не было, и поэтому если они и бахали, то делали это громко, эффектно и задорно)))

Но иногда бывает и так, что внешне такой конденсатор ничем не отличается от простых рабочих конденсаторов, а ESR очень велико. Поэтому, для проверки таких конденсаторов и был создан прибор под названием ESR-метр. У меня например ESR-метр идет в комплекте с Транзистор-метром:

Минус данного прибора в том, что им можно замерять ESR только демонтированных конденсаторов. Если замерять прямо на плате, то он выдаст полную ахинею.

Читайте так же:
Что значит трансформаторное включение счетчика

Схема и сборка

В интернете очень давно гуляет схема простенького ESR-метра, а точнее — приставки к мультиметру. С помощью нее можно спокойно замерить ESR конденсатора, даже не выпаивая его из платы. Давайте же рассмотрим схемку нашей приставки. Кликните по ней, и схема откроется в новом окне и в полный рост:

Вы легко его узнаете по розовой окраске. Хотя бывают и другого цвета, но в основном розовый.

Что это за «фрукт»? МГТФ расшифровывается как Монтажный, Гибкий, Теплостойкий, в Фторопластовой изоляции. Этот провод отлично подходит для электронных поделок, так как при пайке его изоляция не плавится. Это только один из плюсов.

Обратную сторону с проводами МГТФ я показывать не буду). Там ничего интересного нет).

После сборки макетная плата выглядит вот так:

Микросхемы по привычке всегда ставлю в панельки:

При своей стоимости, панельки позволяют быстро сменить микросхему. Особенно это актуально для дорогих микроконтроллеров. Вдруг понадобится МК для других целей?)

Для подачи питания с батарейки на платку, я воспользовался стандартной клеммой от старого мультиметра:

Как быть, если у вас нет такой клеммы, а подать питание с Кроны необходимо? В таком случае, у вас наверняка есть старая батарейка Крона, так ведь? Аккуратно вскрываем корпус, снимаем клеммы батарейки, подпаиваем проводки и у нас готова клемма для подключения к новой батарейке. На крайний случай их можно также купить на Али. Выбор огромный.

Прибор выполнен в виде приставки к любому цифровому мультиметру:

Здесь есть одно «но». Так как мы измеряем на пределе 200 милливольт постоянного напряжения (DCV), то и значения мы получим не в Омах или миллиомах, а в милливольтах, которые затем, сверяясь со значениями полученными при калибровке прибора, мы должны будем перевести в Омы.

А вот и мой самопальный щуп:

Подобные приборы не любят длинных проводов-щупов, идущих к ножкам конденсатора, и поэтому я был вынужден сделать подобие пинцета, собранное из двух половинок фольгированного текстолита.

Внутри корпуса платка выглядит примерно вот так:

Провода, идущие к пинцету, закреплены каплей термоклея. Между щупами, идущими к мультиметру, стоит конденсатор керамика 100 нанофарад с целью снизить уровень помех. В схеме применен подстроечный резистор на 1,5 Килоома. С помощью этого резистора мы и будем калибровать наш приборчик.

Калибровка прибора

После того как все собрали, приступаем к калибровке (настройке) нашего ESR-метра пошагово:

1)Если у вас есть осциллограф, замеряем на измерительных щупах напряжение с частотой 120-180 КилоГерц. Если замеряемая частота не укладывается в этот диапазон, то меняем значение резистора R3.

2) Цепляем мультиметр и ставим его крутилку на измерение милливольт постоянного напряжения.

3) Берем резистор номиналом в 1 Ом и цепляем его к измерительным щупам. В данном случае, к нашему самопальному пинцету.

4) Добиваемся того, чтобы мультиметр показал значение в 1 милливольт, меняя значение подстроечного резистора R1

5) Теперь берем сопротивление 2 Ома, и не меняя значение R1 записываем показания мультиметра

6) Берем 3 Ома и снова записываем показания и тд. Думаю, до 8-10 Ом вам таблички хватит вполне.

Например, мы можем выставить соответствие 1 милливольт — это 1 Ом, и т. д., хотя я предпочел настроить 4,8 милливольт – 1 Ом, для того чтобы была возможность точнее измерять низкие значения сопротивления. При замыкании щупов – контактов пинцета на дисплее мультиметра значение 2,8 милливольт. Сказывается сопротивление проводов-щупов. Это у нас типа 0 Ом ;-).

Читайте так же:
Счетчик дни часы минуты

Приведу для ознакомления значения измерений низкоомных резисторов: при измерении резистора 0,68 Ом значения равны 3,9 милливольт, 1 ом — 4,8 милливольт, 2 Ома – 9,3 милливольта. У меня получилась вот такая табличка, которую я потом и наклеил на свой прибор

При измерении сопротивления в 10 Ом на экране уже показание 92,5 миллиВольт. Как мы видим, зависимость не пропорциональная.

После того, как я сделал замеры, смотрю в другую табличку:

Слева — номинал конденсатора, вверху — значение напряжения, на которое рассчитан этот конденсатор. Ну и, собственно, в таблице максимальное значение ESR конденсатора, который можно использовать в ВЧ схемах.

Давайте попробуем замерить ESR у двух импортных и одного отечественного конденсатора

Как вы видите, импортные конденсаторы обладают очень маленьким ESR. Советский конденсатор показывает уже большее значение. Оно и не удивительно. Старость не в радость).

Поправки к схеме

1) Для более-менее точных измерений, желательно, чтобы питание нашего ESR-метра было всегда стабильное. Если батарейка разрядится хотя бы на 1 Вольт, то показания ESR также будут уже с погрешностью. Так что лучше постарайтесь давать питание на ESR-метр всегда стабильное. Как я уже сказал, для этого можно использовать внешний блок питания или собрать схемку на 7809 микросхеме. Например, блок питания можно собрать по этой схеме.

2) Показания, которые выдает наша самоделка, не говорят о том, что наш самопальный прибор с великой точностью замеряет ESR. Скорее всего, его можно отнести к пробникам. А что делают пробники? Отвечают в основном на два вопроса: да или нет ;-). В данном случае прибор «говорит», можно ли использовать такой конденсатор или лучше все-таки поставить его в НЧ (НизкоЧастотную) схему.

Данный пробник может собрать любой, даже начинающий радиолюбитель, если у него вдруг возникнет потребность заняться ремонтами. А вот и видео его работы:

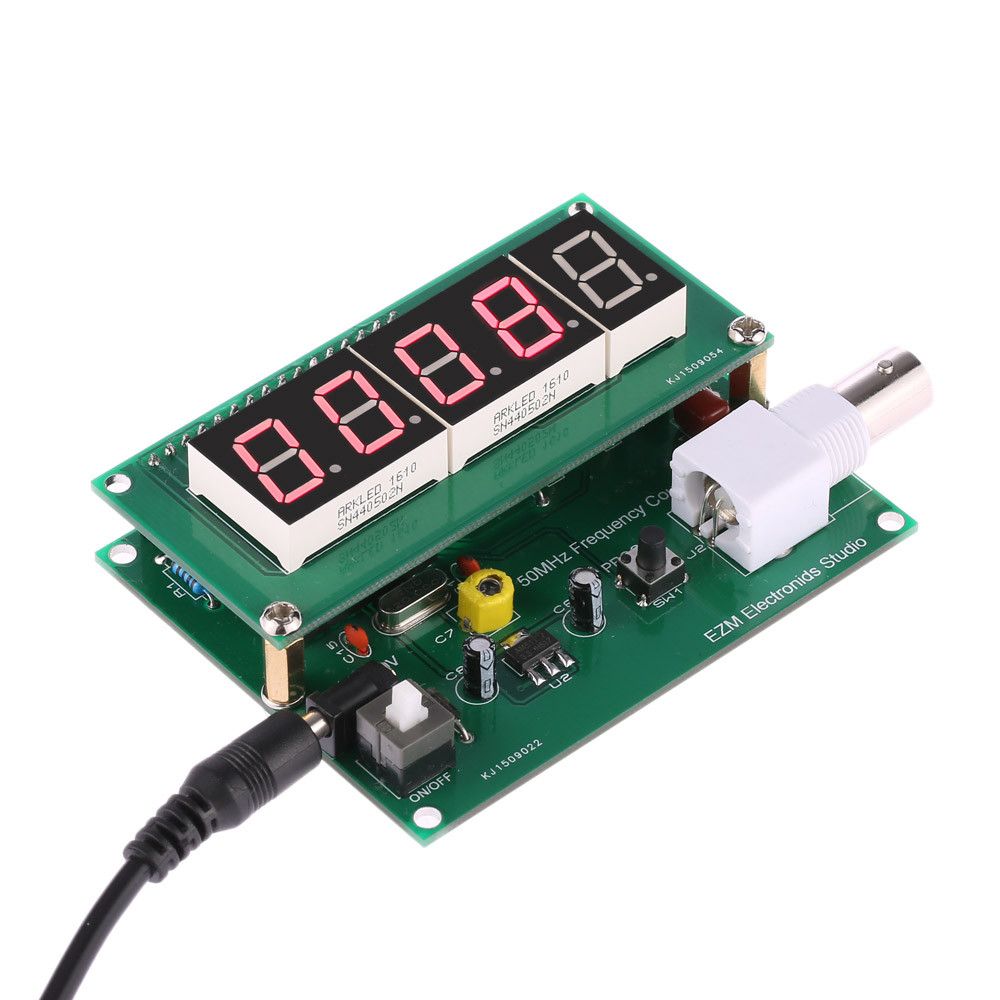

Высокая чувствительность частотный счетчик 1 Гц-50 МГц цимометр Частотометр счетчик измерения тестер модуль 7 в-9 в 50 мА DIY Kit

Особенности:
Диапазон изменения частот: 1Hz-50MHz (в действительности, он может работать до 78MHz).
Разрешение четырех или пяти цифр (дисплей, например, x.xxx KHz, x.xxx MHz, или xx.xx МГц).
Автоматическое переключение ряда с различными временами строба.
Программируемое сложение или вычитание смещения частоты.
Входное сопротивление: 1.1 м, параллельно с около 10пф.
Входная чувствительность: tipcally менее 20 мВ СКЗ от 1Гц-100кГц, поднявшись до 35мв на 20MHz и 75мв 50МГц(150мв в 78MHz).
Ток потребления: 50мА с 7 до 9В.
Дополнительный (настраиваемый) режим энергосбережения, который автоматически отключает дисплей, если частота не изменилась значительно в течение 15 секунд.

Читайте так же:
Счетчик с импульсным выходом 150

Технические требования:
Тип: DIY Kit
Диапазон изменения частот: 1Hz-50MHz
Входное сопротивление: 1.1 м, параллельно с около 10пф
Разрешение: Макс. 1Гц
Ток потребления: 50мА с 7 до 9В
Гнездо входного сигнала: BNC
Дисплей: светодиодный цифровой дисплей
Размер PCB: 79 * 62mm / 3.1 * 2.44 in
Вес продукта: 60g / 2.11 oz
Вес упаковки: 61-65g / 2.16-2.28 oz

список пакетов:
1 * Частотомер

ведомость материалов

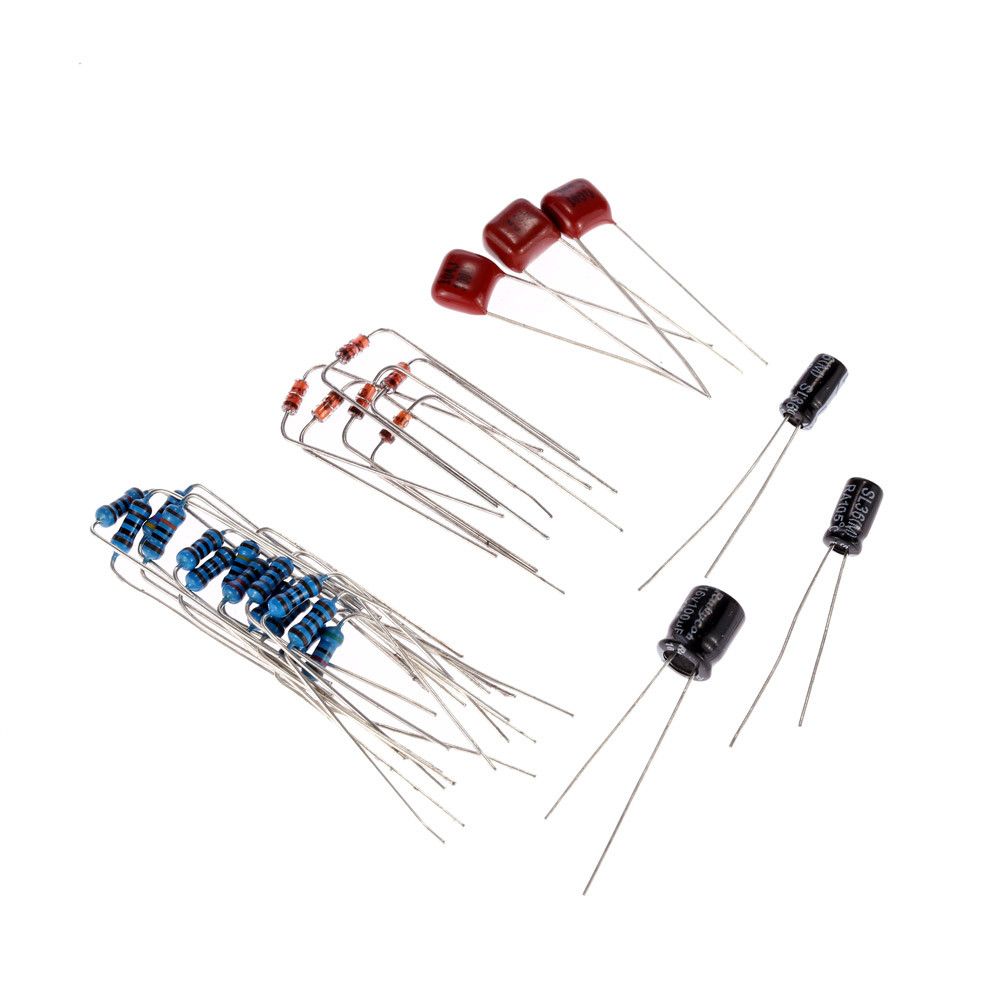

* Резисторы (0.25 W, 1%)
8 R1-R8 1k
2 R9, R15 10k
1 R10 100k
1 R11 1M
1 R12 220
1 R13 56k * согласно различным сериям C3355, сопротивление может изменить
1 R14 470
*Конденсаторы
1 C1 470n полипропилен
1 C2 100P керамика
2 C3 C5 100n полипропилен
1 C4 47u электролитический
2 C6, С8 электролитический 10У
1 переменная C7 6-40p
2 C14, C15 22p керамическое
*интегральная схема
1 (запрограммированное) U1 PIC16F628A + гнездо 18PIN IC
1 U2 LM1117-5V SMD
*Транзисторы
1 Q1 C945
1 Q2 J310
1 Q3 C3355
*Диоды
6 D1-D6 1N4148
1 D7 1N5819
*Разнообразный
1 коллектор гнезда J1 16Pin SIL

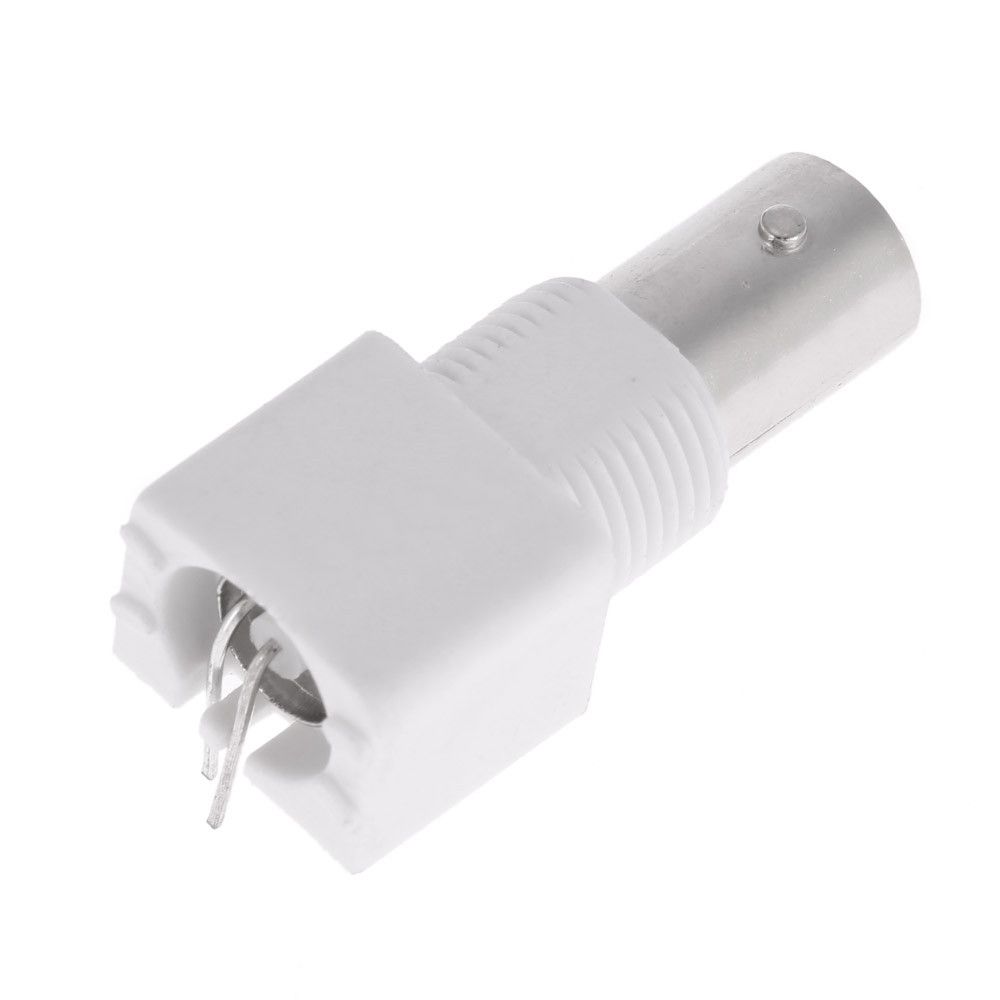

1 гнездо J2 BNC
1 разъем адаптера J3 DC_CZ_ZM DC
1 SW1 AN_SW кнопочный переключатель
1 SW2 SW2X2 кнопочный переключатель
1 X1 Кристалл 20 МГц

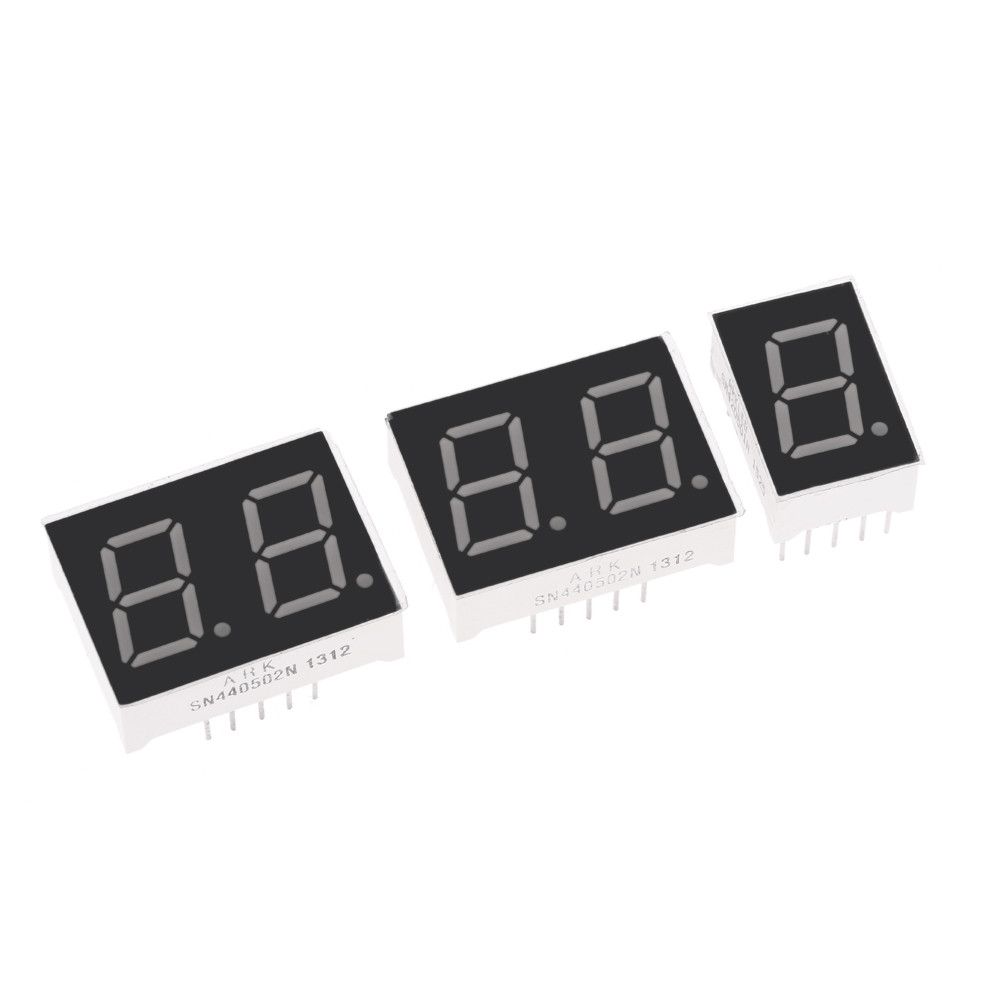

2 SG1-SG2 Красный 2digit общий катод 7-сегментный дисплей
1 SG3 Красный 1digit общий катод 7-сегментный дисплей

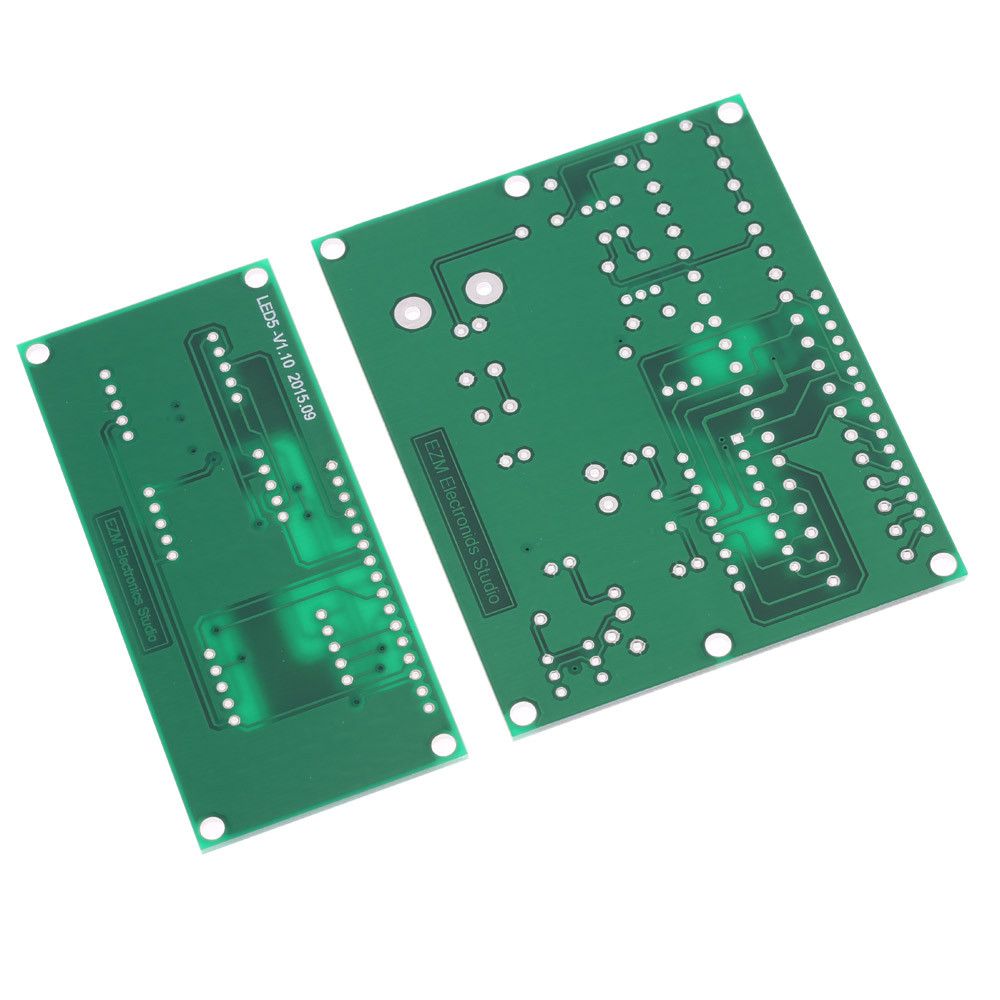

1 главный PCB
1 PCB дисплея
2 Медная Шайба Штендера + Винта +Весны

сборочная диаграмма:
https://www.dropbox.com/s/0yjnpjtfp7htck2/Aassembly%20diagram%20for%20E1822.pdf?dl=0

ведомость материалов:
https://www.dropbox.com/s/o5g7abvwuk7fswp/Bill%20of%20materials%20for%20E1822.pdf?dl=0

руководство пользователя:
https://www.dropbox.com/s/nrpzdw4nzp5n5cx/The%20main%20features%20of%20E1822.pdf?dl=0

1.Мы гарантируем отправляем товар в течение 24-72 часа после подтверждения оплаты, кроме отдыха.
2.Мы грузим столбом кита, HKpost EMS, DHL, Федерал Ехпресс, согласно вашему выбору делая заказ заказы .
3.Если вы не`т получаете деталь после 45 дней,пожалуйста, не стесняйтесь связаться с нами.Мы сделаем все наше усилие разрешить проблему.
4.Мы не несем ответственности за задержки вызваны таможенные,импортные пошлины,налоги или другие customscharges.

1.Все детали имеют 1 год гарантии.Если ваша покупка не отвечают товарный качество, пригодность для цели или соответствие описанию, мы можем убедиться, что ваши проблемы будут решены .
2.Для неправильно-погруженных деталей, пожалуйста свяжитесь мы в 48 часах после поставки.Мы аранжируем поставить правильные детали или возвратить полностью вашу компенсацию.
3.Для неисправен или неисправен продуктов,пожалуйста, фотографии или видео,мы хотели бы повторно или возврат после подтверждения.

Шаг 2: Схема

Схема тестера конденсаторов довольно проста. Центральным элементом является Ардуино нано. Ввиду ограничения доступных портов, максимальное количество тестируемых пинов равняется 16 (чего вполне хватает для большинства IC).Чтобы добиться этого, коммуникация с экраном и EEPROM, содержащим тестовые данные, осуществляется через I2C. Нано берёт на себя коммуникацию с компьютером и отображает детальные результаты тестов.

Дисплей LCD — стандартный экран 16*2 с I2C конвертером, он занимает всего 2 пина на Ардуино.

Тестовые данные хранятся в I2C EEPROM AT24C512. Там хранится скрипт, который шаг за шагом проводит тестирование. Для каждого типа IC посылается последовательность логических входных данных, и определенные данные ожидаются на выходе. В случае если данные не соответствуют ожиданиям, скрипт перепрыгивает к следующей возможной части исполнения. В данной версии девайса EEPROM нужно отдельно программировать программатором. Я не нашел способа переправить 25кБ данных кроме как через серийный порт.

Читайте так же:
Как проверить счетчик лампочкой

Тестовые скрипты находятся в текстовом виде, так что их можно легко модифицировать, синтаксис в скетче Ардуино.

При тестировании, несколько сигналов посылается на тестируемую часть, которая не соответствует спецификации и проверяются все возможные комбинации. Чтобы предотвратить перегрузку Arduino и детали, все соединения проходят через резисторы на 680 Ом. Это создает много сигналов «ниже спецификаций», что приводит к случайным выходам тестируемой ИС. Тем не менее, если IC подключается к тестируемым сигналам, выход тестируемой IC можно использовать.

Тестирование начинается с одного коммутатора, подключенного к одному из аналоговых входов.

Виды мультиметров на Алиэкспресс: отличия цифровых мультиметров от аналоговых

Для начала давайте разберемся, какими бывают мультиметры. Существуют два основных типа: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки относительно измерительной шкалы, на которую нанесены значения. Цена таких мультиметров значительно ниже цифровых. Чтобы научиться измерять аналоговым мультиметром, нужно потратить несколько больше времени, поскольку их основным недостатком является погрешность в результатах измерений.

В случаях, когда требуются более точные результаты замеров, приоритетно использование цифрового мультиметра. Цифровая техника постепенно становится стандартом. Ее главным отличием является то, что результаты измерения отображаются на специальном экране. Также, цифровые приборы обладают более высокой точностью и простотой использования, так как нет необходимости разбираться во всех тонкостях измерительной шкалы.

Какой мультиметр лучше купить на Aliexpress?

Измерительные тестеры на Aliexpress разные по цене, качеству, практичности и функциональности. Есть варианты для новичков в радиоэлектронике для тех, кто имеет дело с радиоэлектроникой ежедневно. Чтобы выбрать лучший китайский мультиметр, нужно учитывать условия применения и особенности модели:

  • BSIDE ZT102/ZT301 — надёжный прибор средних размеров для ежедневного пользования. Обеспечит точность измерений, соответствующую среднестатистическим результатам.
  • ZOYI ZT101 ZT102 ZT102A — миниатюрный и функциональный, один из лучших в своей ценовой категории по удобству применения и точности измерений.
  • ANENG AN8008 & AN8009 имеет богатую комплектацию и набор функций, которыми обычно оснащают более дорогие модели.
  • INGWEIQIANG QIAN-K015 — бюджетный девайс, который не относится к профессиональному оборудованию и применяется в основном в бытовых условиях. Продаётся по очень выгодной цене и при этом оборудован шкалой с широким диапазоном измерений.
  • RICHMETERS RM101 — это полупрофессиональный тестер, который подойдёт для начинающих радиолюбителей и для профи.
  • RICHMETERS RM409B — достойный прибор, простой в управлении, отличается быстродействием и большими диапазонами измерений.
  • ANENG Q1 отличает великолепная сборка, весь нужный в работе функционал, и экран, который читаем под любым углом.
  • ANENG XL830L — мультитестер по интересной цене подойдёт для экспресс-измерений в домашних условиях. Удобный в эксплуатации, а цена такая, что придираться к нему не позволяет совесть.
  • BSIDE ADMS7 / ADMS9CL — ультра-миниатюрный цифровой мультиметр обладает отличным набором функций и порадует любителей портативных устройств.

Рекордное количество положительных отзывов собрал недорогой мультитестер RICHMETERS RM113D НТС. Он отлично тестирует, удобный в управлении и убедительно доказал свою надёжность и долговечность.
