Шунты для электронных счетчиков

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть достаточно упругими и иметь большое сечение.

У меня друг ветеран боевых действий (прошу не стебаться), человек честно выслужил положенное. Данное звание даёт человеку ряд льгот. Одна из них — освобождение от транспортного налога. Так вот он ТРИ года носил в нашу налоговую заверенные копии своего удостоверения ветерана боевых, чтобы ему перестали начислять транспортный налог на его жигу. И только на 4ый год. думаете налог не пришёл, херас там, налоговая подала на него в суд за неуплаченный налог за три года!

Судья мирового суда читая материалы дела сидела с видом Лаврова из знаменитого мема.

Видео ролик инструкция:

Инструменты для подключения измерительного прибора:

1. Паяльник, желательно предназначенный для пайки электронных схем, а не старых тазиков.
4. Контрольный тестер, которому вы доверяете. Для проверки точности измерения, нашим прибором, напряжения и силы тока. И дальнейшей калибровки вольтамперметра DSN-VC288.
5. Любая нагрузка для контрольного измерения (можно использовать светодиодную лампочку соответственного напряжения) .
7. Канцелярский нож для снятия изоляции и подготовки проводов для пайки.

Расходные материалы при подключении:

1. Припой.
2. Паяльная кислота или канифоль.
3. Набор проводов для монтажа.
4. Изоляционные материалы, изолента или термо усадка.
5. Немного электричества для проверки прибора.

Порядок подключения нашего вольт амперметра DSN-VC288:

Существует две схемы подключения нашего вольт амперметра.
Схема номер один, подключения. Собирается в том случае если напряжение измерения укладывается в вилку используемого напряжения питания вольтамперметра. То есть от 5 до 30В.

В этом случае (+) прибора и (+) измеряемой нагрузки запитываются в одной точке.
При выпадании измеряемого напряжения из вилки 5-30В (0-5В или 30-100В) подключение плюсового провода питания прибора и плюсового провода снятия напряжения подключаются от разных источников напряжения. Если подать напряжение на питание прибора менее 5В прибор не будет работать. Если подать напряжение более 30В прибор выйдет из строя.

Распиновка проводов прибора:

1. Колодка на три провода. Я называю ее колодка напряжения.
— Красный. Плюс электро питания нашего прибора.
— Черный. Минус электро питания нашего прибора.
— Желтый. Плюсовой провод измерения напряжения на подключаемой нагрузке.

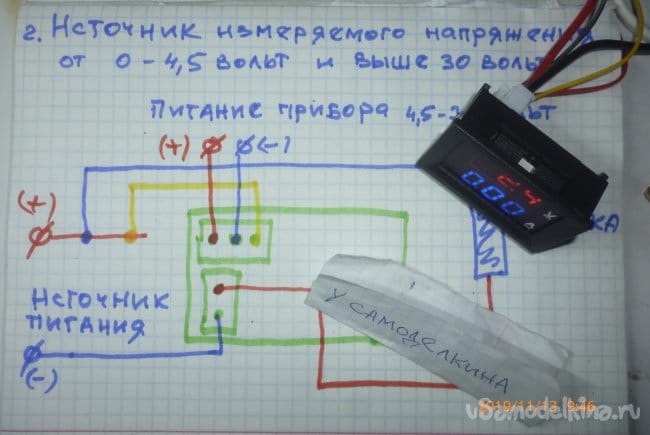

Схемы подключения китайского вольт амперметра даны ниже.
Первая схема подключения по первому варианту. Вторая по второму.

Если вы имеете желание посмотреть очень подробное пошаговое разъяснение как подключить китайский вольтамперметр модель DSN-VC288, оно изложено в видеоролике размещенном выше, так же в ютубовском варианте ниже видео размещена ссылка, на интернет магазин. Где можно приобрести данный вольт амперметр. На сегодняшний день, за 100 рублей.

На сегодня все, . дорогу осилит идущий. Удачи Вам!
