Определимся с понятиями: изоляция — это диэлектрик, которым покрывается каждая токоведущая жила кабеля. Оболочка — это дополнительная защита поверх изолированных жил для механической защиты кабеля. Оболочку рассмотрим отдельно, сейчас пойдет речь об изоляции.

В России используются два основных типа изоляции кабелей: бумажная маслопропитанная и пластмассовая. Первый тип устарел и постепенно заменяется на второй. Считается, что бумажная изоляция лучше подходит для прокладки кабеля в агрессивных условиях среды.

Содержание

На практике нужно также учитывать проводимость тепла за счет конвекции молекул и проникаемости излучений. Например, при полной нетеплопроводности вакуума, тепло может передаваться за счет излучения (пример — Солнце, установки инфракрасного излучения). А газ или жидкость могут обмениваться нагретыми или охлажденными слоями самостоятельно или искусственно (пример — фен, греющие вентиляторы).

Особенности одножильных греющих кабелей

О первой особенности одножильного греющего кабеля я уже сказал, это высокий электромагнитный фон. Поэтому приобретая такой кабель для применения внутри помещений, наличие медной оплётки обязательно.

Вторая особенность резистивного кабеля с одной греющей хилой, это необходимость подключения кабеля к электропитанию с двух разных концов. А это проще всего сделать, закольцевав прокладку кабеля. То есть, одножильный греющий кабель нужно укладывать по замкнутой трассе, что не всегда удобно. Или тянуть вместе с кабелем дополнительный питающий провод, что возможно при обогреве кровли, но нереально при обогреве полов.

Сравнение утеплителей по виду и свойствам

Минеральная вата имеет низкую теплопроводность. Это качество дает данному материалу преимущество перед большинством современных утеплителей. Компания “ТехноНиколь” предлагает разнообразный ассортимент минваты для теплоизоляции и отделки помещений.

Плиты «Роклайт»

Роклайт это теплоизоляционные плиты из каменной ваты для тепло-, звукоизоляционного покрытия. Этот вид плит применяется в частном домостроении. Идеально подходит для теплоизоляции кровель и других конструкций. Является одним из лучших теплоизоляционных материалов.

Основные плюсы «Роклайт»

1. Правильно выбранный утеплитель способен очень долго прослужить в эксплуатации.
2. Простой монтаж (монтаж теплоизоляции с плитами Роклайт очень удобно осуществлять за счет легкого веса. Плиты выпускаются в пачках, листы размером 1200*60*50мм. Их удобно устанавливать в каркасы, комбинировать между собой и использовать для утепления в несколько слоев)
3. Пожаробезопасность (негорючий материал)
4. Отсутствие влияние влаги на плиты (вата практически не впитывает влагу)
5. Хорошие показатели теплоизоляционных свойств (минеральная вата, из которой изготовлены плиты прекрасно оказывает сопротивление холоду. Теплопроводность соответствует холодному климату и составляет 0,036 Вт/м.

Плиты «Техноблок»

Изолятор в виде плит из минеральной ваты. Материал средней плотности от 40 до 50 кг/м3. Поэтому этот вид не выдерживает высоких нагрузок и применяется в строительстве малоэтажный зданий. Применяется в отделке фасадов домов, под сайдинг. Можно использовать утеплитель укладывая его в два слоя.

Достоинства «Техноблок»:

• Звукопоглощение (за счет плит снижается проникновение шума)
• Паропроницаемость(циркуляция воздуха)
• Влагостойкость
• Длительный срок службы (производитель предоставляет гарантию до 80 лет)
• Низкая теплопроводность. Составляет не более 0,034 Вт/м.
• Благодаря высоким теплоизоляционным свойствам изолятор сохраняет комфортный микроклимат в жилых помещениях, что позволяет экономить на расходах за отопление.

«Техноруф»

Негорючие плиты из каменной ваты, для создания теплоизоляционного слоя.Изделия «Техноруф» устойчивы к деформации, поэтому прекрасно сохраняют свои качества. Плиты устойчивы к воздействию влаги, поэтому предотвращает появление сырости внутри помещения.

Назначение:

1. Стена
2. Пол
3. Мансарды
4. Чердачные перекрытия

Изделия сформированы из тесно переплетенных тонких волокон ваты происхождения. Имеют высокий уровень звукоизоляции, что способствует снижению воздушного и ударного уровня шума.

Качество:

1. Долговечность (плиты состоят из вертикальных и горизонтальных волокон, что делает их прочными и увеличивает срок службы)
2. Устойчивость утеплителя к возгоранию (плиты из негорючего материала, благодаря этому их можно использовать в помещениях любого назначения)
3. Небольшой вес плит (это качество позволяет производить монтаж быстро и на любой поверхности).
4. Низкая теплопроводность 0,041 Вт/м

«Техновент»

«Техновент» – утеплители нового поколения на основе минеральной базальтовой ваты.

В ассортименте 3 линейки материала:

1. «Стандарт»;
2. «Оптима»;
3. «Проф».

Различие этих материалов состоит:

• твердость материала;
• плотность.

Все три разновидности материла предназначаются для утепления вентилируемых фасадных конструкций, причем оптимизированы для создания однослойной защитной теплоизоляции.

Высокие показатели по:

• несгораемости;
• экологической чистоте;
• легкости монтажа.

«Технофлор»

«Технофлор» это материал, который предназначен для тепловой и звуковой изоляции пола. Панель из жесткой минеральной ваты используются для поверхностей, испытывающих большие нагрузки. Энергосберегающий материал, который не подвергается перепадам температурного режима. Обеспечивает изоляцию звука на 100%.

Огнестойкий, не гниет и не поддается негативным воздействиям окружающей среды. Незаменим для утепления полов спортивного типа, на который оказывается весовая механическая нагрузка. Используется для утепление полов плавающего типа, для теплого пола с методом укладки ваты на грунт либо с монтажом ваты на бетонное основание.

Продукт «Технофлор» производится в листах размерами: 1000х500х40мм и 1200х600х200мм. Сроки эксплуатации данного продукта из серии «ТехноНиколь», достигает 80 лет.

«Техноакустик»

Экологически чистый материал, предназначенный для использования в качестве звукоизоляции:

• используется для внутренних и наружных работ;
• для поглощения шума;
• каркасных перегородок;
• подвесных потолков;
• перекрытий.

Обладает способностью удерживать и поглощать шумы до 60 дБ. В связи с этим обеспечивает высокий уровень акустической защиты стен.

«Теплоролл»

«Теплоролл» — это рулонная теплоизоляция нового поколения. Выпускается в виде матов. Маты обладают высокой прочностью. Обеспечивают высокие теплоизоляционные и звукоизоляционные качества. Используется в утеплении и изоляции кровли, перегородок и перекрытий. Широко используется в строительстве частных домов.

Особенности:

• материал не горит и не гниет;
• имеет низкий уровень теплопроводности;
• устойчив к образованию плесени и грибка, не разрушается при высокой влажности;
• не подвергается разрушению;
• не токсичен и абсолютно безопасен для человеческого здоровья.

Теплоизоляция имеет хороший уровень заглушки шумов. Удобна в монтаже за счет небольшой длины.

«Техно Т»

Это жесткие плиты из каменной ваты, которые используют в гражданском и промышленном строительстве для тепловой термоизоляции. За счет этого этот материал имеет ограничения в использовании. Выдерживает широкий диапазон температур от −180 С до +750 С.

Это является особенностью материала и главным отличием от обычной строительной изоляции. Позволяет осуществлять монтаж тепловой изоляции воздуховодов, газоходов, промышленных печей.

Плиты могут выпускаться обработанные алюминиевой фольгой или стеклохолстом с одной стороны. Фольгированная изоляция дает ряд преимуществ. Фольгированное покрытие утеплителя не позволяет влаге попасть под покрытие, тем самым обеспечивает проникновение влаги. Фольга не пропускает холодный воздух и не выпускает тепло. Благодаря высокому коэффициенту теплообмена выдерживает перепады температур. Способна отражать ультрафиолетовые лучи.

Достоинства и недостатки утеплителей

1. Пенополиуретан– на сегодняшний день самый эффективный утеплитель.

Виды ППУ

Достоинства: бесшовный монтаж пеной, долговечность, лучшая тепло- и гидроизоляция.

Недостатки: дороговизна материала, неустойчивость к УФ-излучению.

1. Пенополистирол (пенопласт) – востребован для использования в качестве утеплителя для помещений разных типов.

Достоинства: низкая теплопроводность, невысокая стоимость, удобство монтажа, водонепроницаемость.

Недостатки: хрупкость, легкая воспламеняемость, образование конденсата.

1. Экструдированный пенополистирол – прочный и удобный материал, при необходимости элементов нужного размера легко разрезается ножом.

Достоинства: очень низкая теплопроводность, водонепроницаемость, прочность на сжатие, удобство монтажа, отсутствие плесени и гниения, возможность эксплуатации от -50⸰С до +75⸰С.

Недостатки: намного дороже пенопласта, восприимчивость к органическим растворителям, образование конденсата.

1. Базальтовая (каменная) вата – минеральная вата, изготавливающаяся на базальтовой основе.

Достоинства: противостояние образованию грибков, звукоизоляция, прочность к механическим воздействиям, огнеупорность, негорючесть.

Недостатки: более высокая стоимость, по сравнению с аналогами.

1. Эковата – утеплитель, выполненный на основе естественных материалов (волокна дерева и минералы). На сегодняшний день применяется довольно часто.

Достоинства: звукоизоляция, экологичность, влагостойкость, доступная стоимость.

Недостатки: во время эксплуатации повышается теплопроводность, необходимость специального оборудования для монтажа, возможность усадки.

1. Изолон – современный утеплитель, изготавливаемый путем вспенивания полиэтилена. Является одним из самых востребованных.

Достоинства: низкая теплопроводность, низкая паропроницаемость, высокая шумоизоляция, удобство резки и монтажа, экологичность, гибкость, небольшой вес.

Недостатки: низкая прочность, необходимость устройства вентиляционного зазора.

1. Пенофол – утеплитель, который отвечает многим требованиям, предъявляемым к качеству утеплителя и утепления различных помещений, а также конструкций и т.д.

Достоинства: экологичность, высокая способность к отражению тепла, высокая шумоизоляция, влагонепроницаемость, негорючесть, удобство перевозки и монтажа, отражение воздействия радиации.

Недостатки: малая жесткость, затрудненность крепления материала, в качестве теплоизоляции одного пенофола недостаточно.

Методика испытаний

Испытания проходили на установке для измерения теплопроводности «ТАУ-5» (фотография 1). Эта установка является эталонным средством второго разряда с допускаемой основной погрешностью измерений теплопроводности в 2%.

Установка реализует нестационарный метод нагретого круга и представляет собой резервуар с жидким азотом, в который погружаются исследуемые образцы с нагревателем — датчиком теплопроводности.

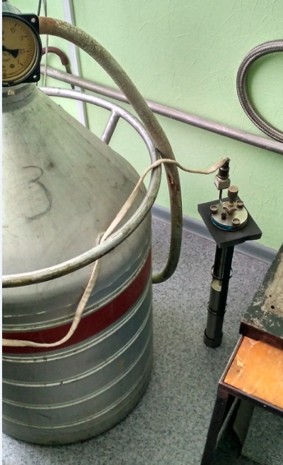

Фотография 1. Установка «ТАУ-5»

Из представленных материалов (EPS/XPS/PIR/МВ) подготавливалось по 2 измерительных образца в виде цилиндров диаметром 30 мм, и толщиной 15 мм (фотография 2). Между образцами устанавливался датчик-нагреватель. Таким образом фактические измерения теплопроводности проводились по поверхностям, находившимся в середине плиты.

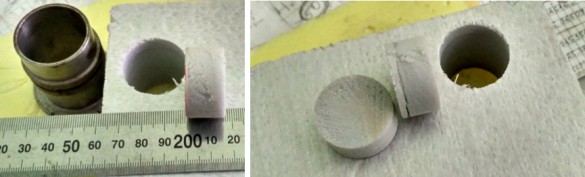

Фотография 2. Внешний вид образцов

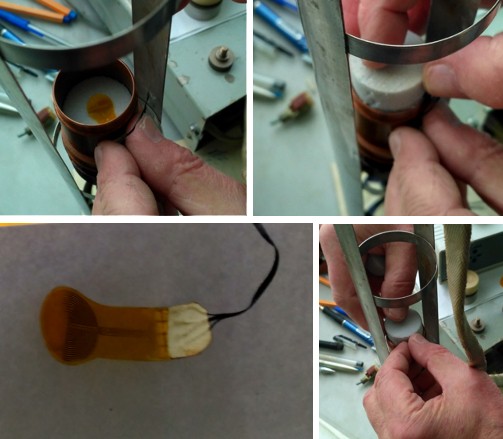

Фотография 3. Установка первой половины образца, датчик-нагреватель, установка датчика, установка второй половины образца.

Измерения и сравнение теплопроводности проводились в атмосфере воздуха при комнатной температуре 295 К (22С) и в атмосфере азота в диапазоне температур от 80 до 360 К (-193/87С) несколькими сериями: от 80 до 360К с шагом 5-10К и от 360 до 80К с аналогичным шагом. Измерения в каждой точке, при определенной температуре, производились в несколько этапов, до установления среднего квадратичного отклонения близким или равным нулю (рис. 1).

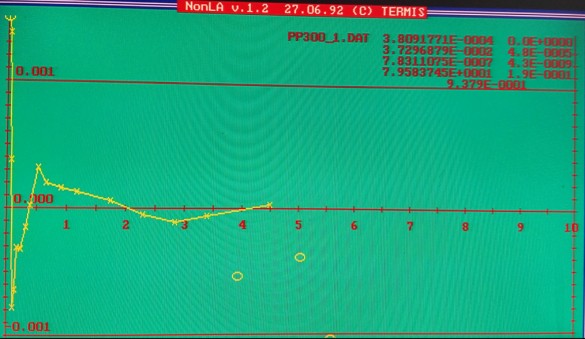

Рисунок 1. Результаты сходимости измерений по одной точке при температуре 300К/26С.

Вывод

Таблица теплопроводности наглядно иллюстрирует теплоизоляционные свойства тех или иных материалов. Более наглядной может быть лишь диаграмма.

На фото – наглядная таблица

То же самое, но в виде диаграммы

Как видите, теплопроводность базальтового утеплителя и пенополистирола является наименьшей. Следовательно, они обладают наилучшими теплоизоляционными свойствами по сравнению с остальными материалами для утепления.

Определившись с данным критерием, нужно учесть и иные параметры. Это объемный вес, формостабильность, паропроницаемость, горючесть и звукоизоляционные свойства.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
