Три однофазных счетчика вместо одного трехфазного

Как выбрать стабилизатор: три однофазных или один трехфазный?

Стабилизаторы напряжения, особенно высокой мощности, сегодня все больше пользуются спросом со стороны пользователей. Однако при покупке устройства необходимо хорошо понимать, какая именно модель подойдет под ваши нужды. Ведь мощные стабилизаторы потребуют значительных трат, и если техника вдруг не подойдет, это будет, по меньшей мере, довольно неприятно. Чтобы зря не потерять время (а порой и деньги), следует подойти к вопросу достаточно серьезно и заранее собрать всю информацию о том, какой вариант будет оптимальным для ваших условий.

Один из факторов, требующих серьезного внимания, — количество фаз и вытекающее из этого следующее обстоятельство: конструкция, а точнее, компоновка устройства. Многие производители готовы предложить потребителям стабилизаторы двух типов: однофазные и трехфазные. Понятно, что если в помещении (доме, офисе или хозяйственных постройках) проложено три фазы, то потребуется трехфазный стабилизатор, а для помещений с одной фазой — однофазные стабилизаторы. Тут все достаточно понятно и просто. Суть же настоящей статьи заключается в том, какой вариант стабилизатора предпочтителен, если мы имеем дело с трехфазной системой в помещении.

Строю дачу.
хочу котел ставить, печку, и мелкие электроприборы.
привез электрика.
говорит надо 3 фазы.
-где их брать??

поехали к председателю:
говорю:
-надо три фазы.
-не даем.
вмешивается электрик:
ему правда надо, и это лучше для вссех, и для меня и для общества, что не будет скачков и еше чето там.
председатель говорит:
-берите, делайте тогда.

вопросы:
-надо ли мне 3 фазы?
-можно ли 2 фазами обойтись?
-не обрубят ли меня потом когданибудь ктонибудь?
-сколько я буду платить . /(меня напугали большими цифрами)
еще ченибудь расскажите.

Я, конечно, не электрик. Но три фазы нужно только для электропечки большой, вроде. Остальные потребитель обходятся без них. Интересно, что скажут электрики.

Ну, начнём того что 2-х фазных сетей у бытовых пользователей не бывает :). Следовательно, вопрос звучит так — 1 или 3 фазы?

Как правило, в дачных массивах (не путать с индивидуальными жилыми домами!) учёт электроэнергии ведётся следующим образом — на вводе КТП (комплектной трансформаторной подстанции) стоит 3-х фазный электросчётчик, по которому дачный кооператив расчитывается с энергосистемой. Все расчёты внутри производятся по индивидуальным электросчётчикам в бухгалтерию дачного кооператива. В идеале должен получится баланс — сумма потреблённой электроэнергии по всем индивидуальным счётчикам должна быть равна показаниям вводного. Что, конечно, бывает, очень редко 🙂

Так как раздел балансной принадлежности электросетей проходит по вводному электросчётчику, то внутри кооператива дачники сами имеют право решать, выделять или не выделять Вам 3 фазы. Это право может быть записано в уставе дачного кооператива. Там же решается и вопрос с потребной мощностью, которую Вам отпускают. Разумеется, суммарная мощность всех абонентов не может превышать мощность, отпущенную на дачный кооператив энергосистемой.

Итак, что же лучше — 1 или 3 фазы? Если есть возможность — даже не задумывайтесь, подключайте 3-х фазный ввод! Не будет никаких проблем с подключением 3-х фазных потребителей. Если на по линии на какой-то из фаз будет заниженное напряжение (допустим, она перегружена), то у себя Вы можете раскинуть однофазные нагрузки так, что бы основная нагрузка приходилась на фазы с «нормальным» напряжением.

Читайте так же:
Электросчетчик потреблял мало энергии

По поводу конкретной стоимости не знаю — я живу в Беларуси :). Но что Вам мешает узнать это у председателя или в местном энергосбыте? Разницы в оплате между 1 и 3-х фазным вводом быть не должно (платим только за потреблённую энергию) если иное не оговорено различными ведомственными или местными( уставом кооператива) нормативными актами.

Три фазы это лучше чем одна. Всё зависит от нагрузки, которую Вы посадите на сеть. Если надо 15-20 кВТ и выше, то конечно 3 фазы, иначе токи потребляемые будут непомерные, а соответственно и провода и кабели. Да и перекосите сеть всего посёлка. Наверняка все линии уже расфазированы. Я у себя в СНТ при проектировании линий начинал именно с этого.

Ну, начнём того что 2-х фазных сетей у бытовых пользователей не бывает :). Следовательно, вопрос звучит так — 1 или 3 фазы?

Как правило, в дачных массивах (не путать с индивидуальными жилыми домами!) учёт электроэнергии ведётся следующим образом — на вводе КТП (комплектной трансформаторной подстанции) стоит 3-х фазный электросчётчик, по которому дачный кооператив расчитывается с энергосистемой. Все расчёты внутри производятся по индивидуальным электросчётчикам в бухгалтерию дачного кооператива. В идеале должен получится баланс — сумма потреблённой электроэнергии по всем индивидуальным счётчикам должна быть равна показаниям вводного. Что, конечно, бывает, очень редко 🙂

Так как раздел балансной принадлежности электросетей проходит по вводному электросчётчику, то внутри кооператива дачники сами имеют право решать, выделять или не выделять Вам 3 фазы. Это право может быть записано в уставе дачного кооператива. Там же решается и вопрос с потребной мощностью, которую Вам отпускают. Разумеется, суммарная мощность всех абонентов не может превышать мощность, отпущенную на дачный кооператив энергосистемой.

Итак, что же лучше — 1 или 3 фазы? Если есть возможность — даже не задумывайтесь, подключайте 3-х фазный ввод! Не будет никаких проблем с подключением 3-х фазных потребителей. Если на по линии на какой-то из фаз будет заниженное напряжение (допустим, она перегружена), то у себя Вы можете раскинуть однофазные нагрузки так, что бы основная нагрузка приходилась на фазы с «нормальным» напряжением.

По поводу конкретной стоимости не знаю — я живу в Беларуси :). Но что Вам мешает узнать это у председателя или в местном энергосбыте? Разницы в оплате между 1 и 3-х фазным вводом быть не должно (платим только за потреблённую энергию) если иное не оговорено различными ведомственными или местными( уставом кооператива) нормативными актами.

у Шамиля помоему 2 фазы)))
??точно незнаю, придет отпишет)

спасибо за широкоразвернутый ответ.

Последний раз редактировалось Edutybq; 01.05.2012 в 20:45 .

Нет, у бытовых потребителей или 1 фазные сети или 3-х фазные. Это значит, в однофазной сети два провода — фаза (L) и ноль (PEN). По правилам при вводе в дом ноль разделяется на рабочий (N) и защитный(РЕ — заземление). Поэтому обычно в розетке есть третий заземляющий контакт. Аналогично и в 3-х фазной сети — 3L и PEN. Три фазы используются для 3-х фазных нагрузок, а для однофазных используется по одной фазе, которые распеределяются для равномерной загрузки.

Если Вы говорите, что у кого-то есть 2 фазы — это фактически две однофазные системы :). А вообще 2-х фазные системы существуют, но используются не очень часто. В такой системе тоже два провода, но каждый провод является фазным.

Читайте так же:
Если украли счетчик электроэнергии частного дома что мне делать

Могу предложить Вам по поводу ввода электроэнергии в дом почитать некоторые мои заметки —

Там найдёте схемы включения электросчётчиков, а также включение различных потребителей по 1 и 3 фазных схемах.

Просто покорило это видео с нагрудного видеорегистратора копа из США. Прям руководство, как получить максимальный штраф от копа, который, собственно, изначально вроде как был готов ограничиться предупреждением. Перевод под видео (П — полицейский, Ж — женщина):

П: . вы занимаетесь чем угодно, только не управлением авто: вы читаете почту, смотрите картинки — чем угодно, только не управлением авто.

П: это незаконно

П: может, у вас есть объяснение какое-то, почему вы так себя ведёте?

Ж: я. эммм. слушайте, моя машина тут вообще-то мешает движению, вы.

П: да, действительно. Заезжайте на территорию.

Ж: я не имела ввиду. (*эта идиотка хотела, чтобы он её просто отпустил после такой фразочки)

П: . на территорию заправки BP

Ж: . я не это имела ввиду

П: проезжайте в самый конец! *пропускающим водителям: Спасибо

Дальше съёмка переходит на момент выписывания штрафа

Ж: могу я спросить (дальше из-за ветра непонятно)

Ж: т.е. я получаю вызов в суд?

Ж: согласно закону штата Огайо, вы имеете право меня останавливать за пользование телефоном только в случае, если одновременно с этим я совершаю какое-либо другое нарушение (you can only pull me over for texting if there’s another offence to. дальше я не разобрала)

П: я занимаюсь этим уже 20 лет, и вы ошибаетесь

Ж: я только что проверила. За исключением Дублина.

П: вам следует проверить, как закон действует в городе Коламбус. Вот код, который я вам выписываю — 2131.44b. Я даже прикладываю копию закона — это primary offence (серьёзное правонарушение)

Ж: знаете, просто, чтобы вы знали — подходить так к автомобилю с женщиной-водителем — вам повезло, что у меня с собой не было перцового баллончика, т.к. вы до чёртиков меня напугали, как женщину.

П: если бы вы не читали e-mail во время движения — вы, возможно, заметили бы меня заранее.

Ж: сэр, я не пытаюсь вести себя как мудак — я просто сообщаю вам, что как женщина.

Ж: я. меня на самом деле трясёт сейчас, вы меня испугали до чёртиков.

П: я останавливал автомобили около 7000 раз, и перцовку против меня ещё никто не применял

Ж: я понимаю, но я вам говорю, что вот как женщина — из-за вас я чувствовала себя в опасности.

П: я вообще-то сотрудник службы БЕЗОПАСНОСТИ населения

Ж: я понимаю это, но пожалуйста, послушайте, что я говорю — потому что вы не слушаете, что я пытаюсь сказать, вы всё воспринимаете через призму того, что я якобы пытаюсь избежать наказания — что на самом деле неправда.

П: оу, вам не удастся избежать наказания, уж будьте уверены.

Ж: сэр, прошу вас, пожалуйста, позвольте мне закончить предложение.

Читайте так же:
Электросчетчики индукционные что это такое

Ж: вы сотрудник государственных структур. Я даю вам понять — как человек, который, собственно, платит вам ЗАРПЛАТУ. Сэр, пожалуйста.

П: Нет. Больше я не буду вас слушать.

Ж: сэр, пожалуйста.

П: Я отдаю вам ваше водительское удостоверение. Вам предьявляются обвинения в пользовании телефоном во время движения — копию закона я вам также передал — и у вас есть три варианта.

Ж: Могу я увидеть ваш значок?

П: первый вариант. Он будет указан в постановлении, вот — Key Connor 1300, это всё указано в нижней части постановления.

Ж: могу я одолжить вашу ручку?

П: нет, мэм, вам она не понадобится. Я обязан предоставить вам информацию со значка, она указана здесь, в нижней части вызова в суд.

Ж: дайте мне, пожалуйста, этот документ (полицейский не слушает, продолжает)

П: итак, у вас есть три варианта. Я не буду их перечислять, теперь мне нужно, чтобы вы расписались. Ваша подпись не является признанием вины, но мне нужно получить вашу подпись. Отказ расписаться в протоколе является правонарушением, за которое я могу вас арестовать.

Ж: не могу поверить, что вы даже не выслушали меня!

П: после фразы «я плачу вам зарплату» наш диалог окончен.

Ж: но сэр, я пытаюсь вам помочь.

П: диалог окончен.

Ж: . выполнять вашу работу лучше

П: я работаю 20 лет, именно для того, чтобы защищать население — в том числе от таких людей, как вы, которые копаются в телефоне во время движения

Ж: *какая-то оскорбительная фраза, не смогла расслышать точно. Вроде «нда, и это всё, чем вы 20 лет занимаетесь?»

Что нужно для получения трехфазного напряжения?

Во-первых, понадобится трехфазный электродвигатель с мощностью большей, как минимум на 30%, чем у подключаемого оборудования. Так, например, для подключения 3кВт компрессора потребуется электродвигатель, как минимум на 4,5 кВт. Больше — лучше.

Также нужен пакетный переключатель и конденсатор для облегчения запуска ведущего двигателя.

Схема подключения

Ведущий электродвигатель (расщепитель фаз) подключается к сети 220 В, — способ подключения (звезда, треугольник) не имеет значения. Запуск производится через конденсатор С=100 мкФ.

Далее к контактам обмоток ведущего двигателя через пакетный выключатель подключается трехфазное оборудование, — схема подключения (звезда или треугольник) не имеет значения.

Данная схема элементарна, но работает достаточно стабильно.

Запуск системы

Включаем через пакетник

Подаём напряжение 220 В на первый (ведущий) двигатель через конденсаторы, — облегчают запуск. Можно без них, но тогда необходимо придать первичное движение валу двигателя.

В течение нескольких секунд вал электромотора будет набирать крутящий момент, после этого, если пуск производился с конденсаторами, то их отключаем.

На обмотках ведущего мотора образовалось трехфазное напряжение около 200 В: на двух по 200, на одной около 190 В.

Включаем пакетный выключатель – ведомый электромотор запустился без проблем. Всё отлично работает.

Схему при необходимости можно и нужно доработать. Кстати, для стабилизации работы, т.е. для сглаживания нагрузки можно первый двигатель оснастить тяжелым маховиком, который не будет давать проседать нагрузке.

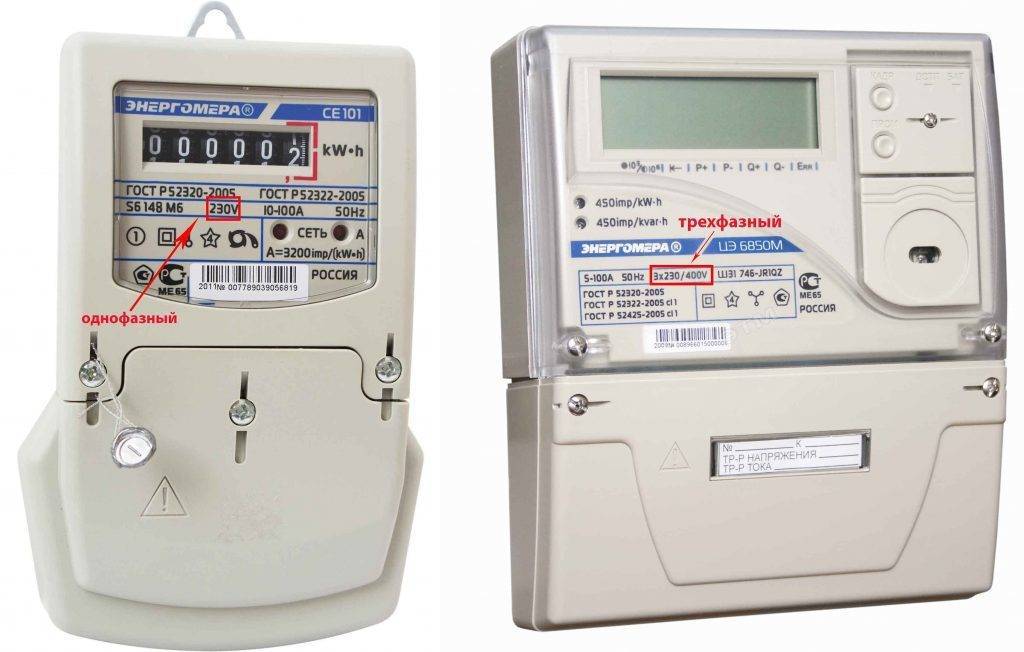

В чём отличие однофазного счётчика от трёхфазного

Как уже упоминалось ранее, модели с одной фазой подключаются через два провода: фазу и ноль. В варианте с тремя фазами, как понятно из его названия, используется три фазовых и один нулевой провод. Имеется и разница в допустимом напряжении (220 против 380 вольт).

Читайте так же:
Отличие счетчиков электроэнергии по классу точности

Различается также и сфера применения приборов: однофазные счётчики фактически не применяются в промышленности, в то время как трёхфазные чаще всего ставят на фабриках, в крупных офисах и на заводах.

Схемы соединений трёхфазных цепей [ править | править код ]

Звезда [ править | править код ]

Звездой называется такое соединение, когда концы фаз обмоток генератора (G) соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток потребителя (M) также соединяют в общую точку.

Провода, соединяющие начала фаз генератора и потребителя, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.

Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.

Если сопротивления Za, Zb, Zc потребителя равны между собой, то такую нагрузку называют симметричной.

Линейные и фазные величины [ править | править код ]

Напряжение между фазным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя фазными проводами (UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = I F ; U L = 3 × U F =I_;qquad U_=>times >>

Несложно показать, что линейное напряжение сдвинуто по фазе на π / 6 относительно фазных:

u L a b = u F a − u F b = U F [ cos ⁡ ( ω t ) − cos ⁡ ( ω t − 2 π / 3 ) ] = 2 U F sin ⁡ ( − π / 3 ) sin ⁡ ( ω t − π / 3 ) = 3 U F cos ⁡ ( ω t + π − π / 3 − π / 2 ) ^=u_^-u_^=U_[cos(omega t)-cos(omega t-2pi /3)]=2U_sin(-pi /3)sin(omega t-pi /3)=>U_cos(omega t+pi -pi /3-pi /2)>

u L = 3 U F cos ⁡ ( ω t + π / 6 ) =>U_cos(omega t+pi /6)>

Мощность трёхфазного тока [ править | править код ]

Для соединения обмоток звездой, при симметричной нагрузке, мощность трёхфазной сети равна P = 3 U F I F c o s φ = 3 U L 3 I L c o s φ = 3 U L I L c o s φ I_cosvarphi =3>>>I_cosvarphi =>U_I_cosvarphi >

Последствия отгорания (обрыва) нулевого провода в трёхфазных сетях [ править | править код ]

При симметричной нагрузке в трёхфазной системе питание потребителя линейным напряжением возможно даже при отсутствии нейтрального провода. Несмотря на это, при питании нагрузки фазным напряжением, когда нагрузка на фазы не является строго симметричной, наличие нейтрального провода обязательно. При его обрыве или значительном увеличении сопротивления (плохом контакте) происходит так называемый перекос фаз, в результате которого подключенная нагрузка, рассчитанная на фазное напряжение, может оказаться под произвольным напряжением в диапазоне от нуля до линейного (конкретное значение зависит от распределения нагрузки по фазам в момент обрыва нулевого провода). Это зачастую является причиной выхода из строя бытовой электроники в квартирных домах, который может приводить к пожарам. Пониженное напряжение также может послужить причиной выхода из строя техники.

Проблема гармоник, кратных третьей [ править | править код ]

Современная техника всё чаще оснащается импульсными сетевыми источниками питания. Импульсный источник без корректора коэффициента мощности потребляет ток узкими импульсами вблизи пиков синусоиды питающего напряжения на интервалах зарядки конденсатора входного выпрямителя. Большое количество таких источников питания в сети создаёт повышенный ток третьей гармоники питающего напряжения. Токи гармоник, кратных третьей, вместо взаимной компенсации, математически суммируются в нейтральном проводнике (даже при симметричном распределении нагрузки) и могут привести к его перегрузке даже без превышения допустимой мощности потребления по фазам. Такая проблема существует, в частности, в офисных зданиях с большим количеством одновременно работающей оргтехники. Решением проблемы третьей гармоники является применение корректора коэффициента мощности (пассивного или активного) в составе схемы производимых импульсных источников питания. Требования стандарта IEC 1000-3-2 накладывают ограничения на гармонические составляющие тока нагрузки устройств мощностью от 50 Вт. В России количество гармонических составляющих тока нагрузки нормируется стандартами ГОСТ Р 54149-2010, ГОСТ 32144-2013 (с 1.07.2014), ОСТ 45.188-2001.

Читайте так же:
Зачем нужен трехфазный счетчик электроэнергии

Треугольник [ править | править код ]


Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.

Соотношение между линейными и фазными токами и напряжениями [ править | править код ]

Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = 3 × I F ; U L = U F =>times >;qquad U_=U_>

Мощность трёхфазного тока при соединении треугольником [ править | править код ]

Для соединения обмоток треугольником, при симметричной нагрузке, мощность трёхфазного тока равна:

P = 3 U F I F c o s φ = 3 U L I L 3 c o s φ = 3 U L I L c o s φ I_cosvarphi =3U_>>>cosvarphi =>U_I_cosvarphi >

Распространённые стандарты напряжений [ править | править код ]

СтранаЧастота, ГцНапряжение (фазное/линейное), Вольт
Россия [2]50230/400 [2] (бытовые сети)
230/400, 380/660, 400/690, 3000, 6000, 10000 (промышленные сети) [ источник не указан 1141 день ]
Страны ЕС50230/400,
400/690 (промышленные сети)

По каким схемам потребители подключаются к трехфазным электросетям

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Плюсы подключения однофазной сети 220B

  • Простота монтажа,
  • Экономичность в финансовых вложениях,
  • Безопасность в использовании напряжения.

Минусы использования однофазной сети 220B

  • Ограничения на использование мощностей для конечных потребителей,
  • Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

  • Экономия финансовых средств в условиях трехфазного потребления энергии,
  • Возможность подключения и питания промышленного оборудования,
  • Ограничение мощности только по сечению используемого кабеля,
  • Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.

Недостатки трехфазной сети 380B

  • Дорогое оборудования,
  • Напряжение, несущее опасность для жизни человека,
  • Наличие ограничений на максимальную мощность при однофазных нагрузках.

Что бы электрическая сеть работала бесперебойно и безопасно, необходимо проводить периодические испытания сертифицированной электролабораторией. Выезд специалиста на Ваш объект — бесплатно!
